نمودار حالت (State diagram)

این مورد را ارزیابی کنید
(7 رای‌ها)



  • نمودار حالت، نموداری برای مدل سازی رفتاری سیستم است این رفتار را به صورت واکنش در مقابل رویداد مشخص می‌کنیم.
  • هر رویداد موثر موجب تغییر حالت شی از حالت کنونی به حالت دیگر می شود.
  • نمودار حالت در واقع یک گراف است که گره های آن را حالت مختلف شی مشخص می کنند.
  • رویداد ها موجب گذر از یک حالت به حالت دیگر می‌شود.

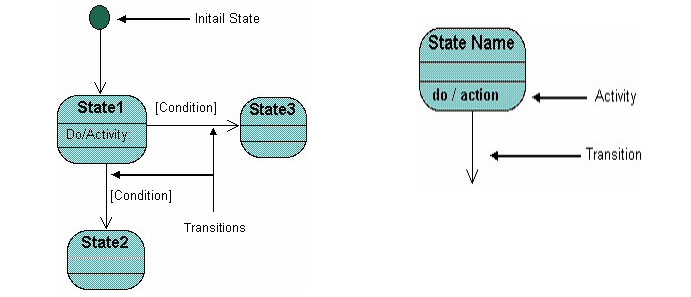

State diagram

نمودار حالت
