نمودار فعالیت (activity diagram)

این مورد را ارزیابی کنید
(6 رای‌ها)



  • فعالیت عملی است که به وسیله انسان یا کامپیوتر انجام می‌شود و در دیدگاه پیاده سازی، متد است.

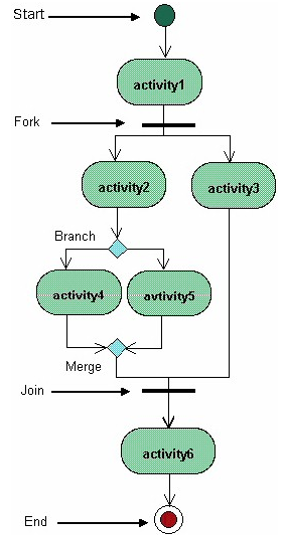

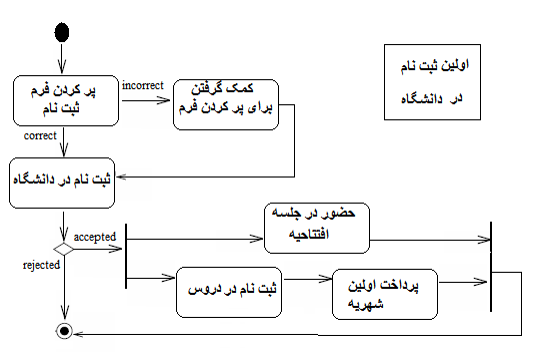

  • نمودار فعالیت یک فلوچارت است که برای نمایش جریان کنترل از یک فعالیت به فعالیت دیگر به کار می رود.
  • از بسیاری جهات شبیه state diagram است.

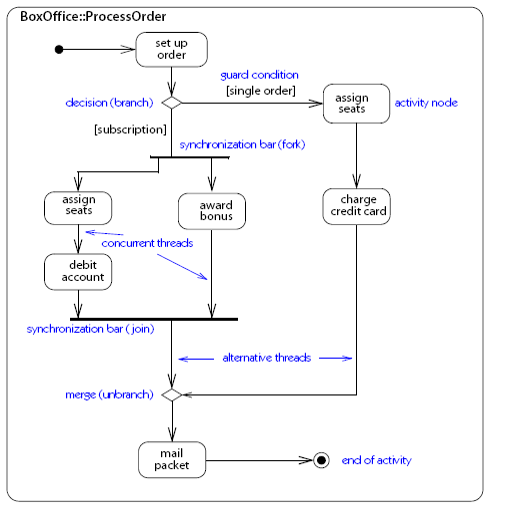

  • نمودار فعالیت برای نمایش جریان کار و نمایش رفتاری که پردازش‌های موازی دارند مناسب است.
  • در این نمودار صرف نظر از اینکه فاعل رفتار چه کسی است، میتوان رفتار را به خوبی با تقدم و تاخّر و بیان شرط های لازم نمایش داد.

نمودار فعالیت

activity diagram

پردازش‌های موازی
