این نمودار عملکرد سیستم را نشان می دهد و این که چه کسانی با چه سیستم هایی از سیستم مورد نظر در ارتباط هستند. ارتباط آن ها با سیستم چگونه است و چه انتظارتی از سیستم دارند. در این نمودار هدف تعیین نیازها است نه تعیین چگونگی برآورده شدن آن ها.

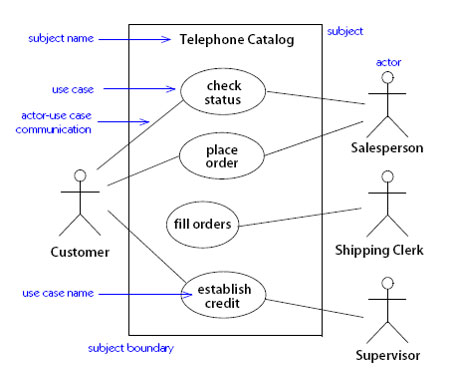

نمودار use case شامل 3 بخش است:
- مورد کاربرد (use case)
- کنشگر (actor)
- خط ارتباطی (association)
مورد کاربرد (use case)
در use case یکی از نیازمندی های سیستم درج می شود. مجموعه ای از عملیات متوالی که سیستم جهت در اختیار قرار دادن یک نتیجه ملموس و مورد نظر کنشگر انجام می دهد. در واقع مورد کاربرد نشان دهنده رفتاری از سیستم یا زیر سیستم است.
کنشگر (actor)
نقشی که کاربر در ارتباط با سیستم ایفا می‌کند، کنشگر نامیده می شود. کنشگر آغاز کننده‌ی فعالیتی در سیستم است. در اینجا توجه به نقش کاربر است و نه شخص کاربر. کلیه‌ی کاربران از جمله سایر سیستم ها actor سیستم محسوب می شوند.

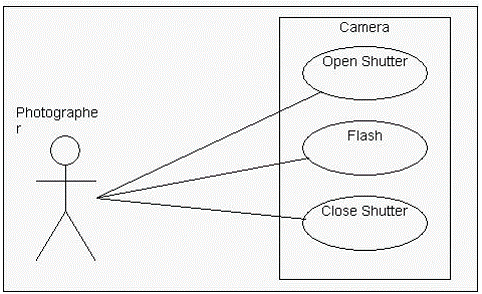

مثال:
